集成电路厂上AI提升良率，到底值不值？

先别急着上AI，看看你是不是真需要

你可能也听过，隔壁哪家厂上了AI视觉检测，良率从97%提到99%了，心里直痒痒。但说实话，不是所有厂都适合立刻上马。我见过不少老板，钱花了，效果却没达到预期，问题就出在没想清楚“为什么要做”。

如果你有这些情况，说明该认真考虑了

情况一：人工抽检漏检率高，客诉不断。

比如一家无锡的芯片封装厂，做的是汽车电子芯片，良率标准卡在99.5%。他们之前全靠老师傅用显微镜看，抽检比例10%。结果去年连续出了三批客诉，都是内部金线焊接的虚焊问题，显微镜下都难分辨，更别说人眼了。一查记录，出问题的批次正好赶在月底冲量，工人疲劳，漏检率飙升。这种对可靠性要求极高、人工目检已达极限的，就是AI的典型应用场景。

情况二：产品型号多，换线调机全靠老师傅经验。

一家苏州的模拟芯片测试厂，有200多种测试程序。每次换型号，调机参数、判断测试图谱是否合格，都得靠几个干了十年的老工程师。新人根本看不懂那些波形图。老师傅一请假或者离职，良率立马波动。这种依赖“人脑经验库”、标准化困难的，AI学了老师傅的判断逻辑，能解决知识传承和一致性难题。

情况三：材料成本极高，报废损失肉疼。

我接触过成都一家做高端射频芯片的，一片wafer（晶圆）成本就大几千美金。在划片、贴装环节，因为微小的崩边、裂纹导致后续环节报废，一个月能损失几十万。他们最需要的，是在最早的可能环节把有瑕疵的单元挑出来，避免后续增值加工。AI提前预警，能省下真金白银。

如果你有这些情况，其实可以再等等

情况一：基础数据一塌糊涂，生产流程本身不稳定。

有家佛山的小型分立器件厂，连基本的SPC（统计过程控制）都没做，设备参数天天变，今天良率95%，明天掉到90%，都不知道为啥。这种问题根源在工艺和设备，上AI等于在流沙上盖楼，先得把流程和基础数据整明白。

情况二：产品极其简单，缺陷肉眼一目了然。

比如一些做传统二极管的厂，就是看引脚歪没歪、标记清不清晰。现有的人工全检已经又快又准，成本也低。硬上AI，投资回报周期会非常长，没必要。

情况三：订单量小，批次多，每个批次就做几千片。

AI模型需要一定的数据量来训练和优化。如果每个新产品只有很少的样本，AI“学”不出来，效果还不如有经验的老师傅。这种情况，可以考虑先用AI做辅助记录和分析，而不是直接做判读。

自测清单：花五分钟问问自己

1. 过去一年，客户退货或投诉的主要原因里，有多少是外观或检测环节漏判导致的？

2. 你的终检良率数据，波动大不大？是否严重依赖当班工人的状态？

3. 关键检测岗位，是不是被一两个老师傅“卡脖子”？他们休假时你紧张吗？

4. 算一笔账：因为良率问题导致的报废、返工、客户索赔，一个月大概损失多少钱？

5. 现有的检测设备（AOI、X-ray等）报警后，是不是还需要人工复判？复判工作量有多大？

如果前四个问题，你有两个以上答案是肯定的，或者第五个问题让你头疼，那确实可以往下看了。

良率上不去，病根到底在哪？

问题摆在那，但原因各不相同。AI不是万能药，得对症下药。

问题A：外观缺陷漏检——人眼的生理极限

芯片上的划伤、污渍、标记不清、引脚共面性差，这些在高速产线上，人眼很容易疲劳漏看。尤其是微米级别的缺陷，在强光下反光，看久了眼花。

AI能做什么： 7x24小时保持统一的检测标准，对微小缺陷的识别率远超人眼。比如解决上述无锡厂的问题，用高分辨率相机+AI，能稳定抓住那些虚焊的细微特征。

AI不能做的： 如果来料本身的缺陷就千奇百怪，没有规律，AI也没辙。所以，前提是缺陷要有一定的共性特征。

问题B：参数漂移导致性能不良——过程控制的滞后

这不是外观问题，是性能问题。比如一颗电源管理芯片，测试时所有参数都在规格书内，但某些参数已经逼近上限。这批芯片装到终端产品上，在高温或低温环境下，就可能因为参数漂移而失效。传统测试是“通过/不通过”，发现不了这种潜在风险。

AI能做什么： 通过分析海量测试数据（电压、电流、频率等上百个参数），建立多参数关联模型，提前预警那些“擦边合格”但未来可能出问题的芯片。一家深圳的厂这么做之后，现场失效率降低了30%。

AI不能做的： 如果测试设备本身精度不够，数据噪声大，AI分析出来的结果也是垃圾。设备是基础。

问题C：缺陷根源难追溯——数据孤岛

发现一颗芯片坏了，往往要倒查几十道工序，查设备日志、物料批号、环境记录，靠人工关联分析，效率极低，经常找不到根因。

AI能做什么： 把MES（制造执行系统）、设备、检测各环节的数据打通，当出现异常模式时，AI快速关联分析，可能告诉你“80%的概率是三天前那批环氧树脂胶水的问题，加上当时烘烤炉温波动了5度”。这能极大缩短质量问题的排查时间。

AI不能做的： 如果工厂本身没有信息化基础，各个设备还是纸张记录，那这就是个数据化项目，不是AI项目。

你的情况，适合哪种搞法？

摸清了病根，就得找方子。市面上方案很多，别选错了。

情况一：预算有限，想先试点看看效果

适合： 年产值几千万的中小厂，或者大厂里想单独改造一条产线试试水。

建议方案： 从“AI视觉复判”入手。就是保留你现有的AOI（自动光学检测）设备，但不用它自带的、比较死板的算法。在AOI报警后，加一个工位，用高清相机拍照，传给AI软件进行复判。AI来区分哪些是真正的缺陷，哪些是误报（比如灰尘、反光）。

为什么这么选： 投入相对小，一套视觉系统加软件，小几十万。见效快，直接减少人工复判的工作量，能把原来需要3个人的复判岗减到1个人。我见过东莞一家做存储芯片封装的就这么干，把AOI的误报率从50%降到了15%以内，复判效率提升一倍多。

关键点： 一定要选那些能和你现有AOI设备通讯对接的供应商，别搞成信息孤岛。

情况二：痛点明确，要解决特定环节的漏检

适合： 在划片、键合、塑封、印字、测试等某个特定环节，良率瓶颈特别突出的厂。

建议方案： 做“端到端的AI视觉检测单元”。替换掉那个环节的人工目检工位，或者与自动化设备集成。比如在芯片键合（Die Bond）后，直接加装3D相机+AI，实时检测芯片贴装的位置、倾斜度和压力痕迹。

为什么这么选： 针对性最强，效果最直接。天津一家做传感器芯片的厂，在塑封后检测环节上马了这种方案，把因为封装体破损、气泡导致的隐性不良拦截率提高了25%，一年能减少近百万的潜在售后损失。

关键点： 这个环节的缺陷图片数据要足够多，最好能有几千张各种类型的缺陷图片，让AI好好学。供应商要有同行业的经验。

情况三：追求全面优化，想从数据里挖出金子

适合： 有一定信息化基础的大中型厂，已经用了MES，设备自动化程度高，积累了海量数据。

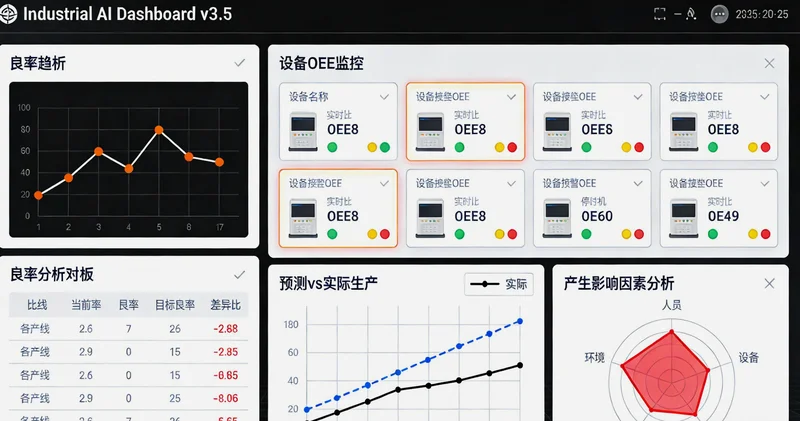

建议方案： 上“良率分析与预测平台”。这不只是检测，而是把生产全流程的数据喂给AI，让它去找影响良率的隐藏关键因子（FDC），甚至预测未来一段时间的良率趋势。

为什么这么选： 这是从“治已病”到“治未病”。武汉一家晶圆制造厂用了之后，发现某个型号产品良率波动，竟然和厂务系统提供的冷却水温度微小波动相关，调整后该型号良率稳定提升了1.2个百分点，别小看这1.2%，对于他们就是巨大的利润。

关键点： 这是个大工程，需要IT部门深度参与，供应商要有强大的数据分析能力和行业知识库，光懂AI算法不行。

想动手了，下一步该怎么走？

看准了方向，最怕的就是踩坑。按下面几步走，能稳妥点。

确定要做，就别蛮干

第一步：内部先拉个小团队。 必须有生产主管、质量工程师、设备工程师和IT人员。大家坐下来，把最疼的那个痛点，用数据、图片、案例说清楚。别老板一个人觉得要上。

第二步：带着问题去找供应商，别听他们空讲。 直接问：“我们这种焊球缺失的问题（拿出样品和图片），你们之前怎么解决的？有类似案例的数据对比吗？” 看他们能不能拿出干货。好的供应商会问你详细的工艺参数和环境条件。

第三步：一定要做POC（概念验证）。 谈的时候就说好，先在你厂里挑一个机台或一小段产线，免费或付很少费用试点一两个月。真刀真枪看效果，看检出率、误报率，看系统稳不稳定。合同等POC成功了再签。

第四步：算清账，明确验收标准。 投入多少钱（硬件、软件、实施），预期达到什么效果（比如：漏检率降到0.1%以下，减少2个复判岗位），多久回本（一般12-18个月比较合理）。把这些白纸黑字写到合同里。

还在犹豫，可以做的准备

如果还没下决心，也别干等着。

1. 开始有意识地积累数据。 特别是缺陷图片，分门别类存好，标注清楚这是什么缺陷、发生在哪个工序。这些数据未来都是黄金。

2. 把基础流程理顺。 检查一下关键设备的保养记录是否齐全，工艺参数是否受控。把地基建牢。

3. 派个人去了解一下行情。 参加个行业展会，或者找两家靠谱的供应商来做个非正式交流，不花钱，先开阔眼界。

暂时不做，也要保持关注

就算现在条件不成熟，也建议每季度看看行业新闻，关注一下同行动态。技术更新很快，成本也在下降。说不定明年就有更适合小厂、更轻量化的方案出来。关键是，当你的客户开始提高质量要求，或者你的竞争对手靠这个拉开了差距时，你能快速反应。

最后说两句

上AI提升良率，现在已经不是要不要做的问题，而是什么时候做、怎么做好的问题。它更像一个精密的工具，用对了地方，四两拨千斤；用错了，就是烧钱的摆设。

核心就一点：从你最痛的那个点切入，用小步快跑的方式验证，看到实实在在的效果和回报再扩大。别贪大求全，也别被那些炫酷的技术名词唬住。咱们搞制造的，最后还得看成本、看效率、看良率这几个硬指标。
